簡單介紹(Briefly Introduction)
本端子截面分析儀是華乃爾科技2006年在中國大陸開發的第一款測試端子剖面專用儀器，也是中國國內第一家開發的測試儀器，經過10余年的不斷優化，從硬件到軟件滿足客戶個性化的需求，而不僅僅是套版某一品牌汽車線束行業的標準，完全可以根據企業內部需要自定產品標準并做判斷。目前用戶上百家，涉及到汽車，家電，電子，電器，新能源，航天，高鐵等多個領域。
主要特點：
1.四重切割安全保護，確保切割時人員安全；
2.夾具采用45#軸承鋼經過高溫硬化處理（非鋁材），防止夾持磨損及齒端松脫。
3.磨拋盤裝好機器后采用CNC精銑處理，全包平面度與光滑度
4.切割盤采用XYZ 3個方向調整，百分表校準垂直度

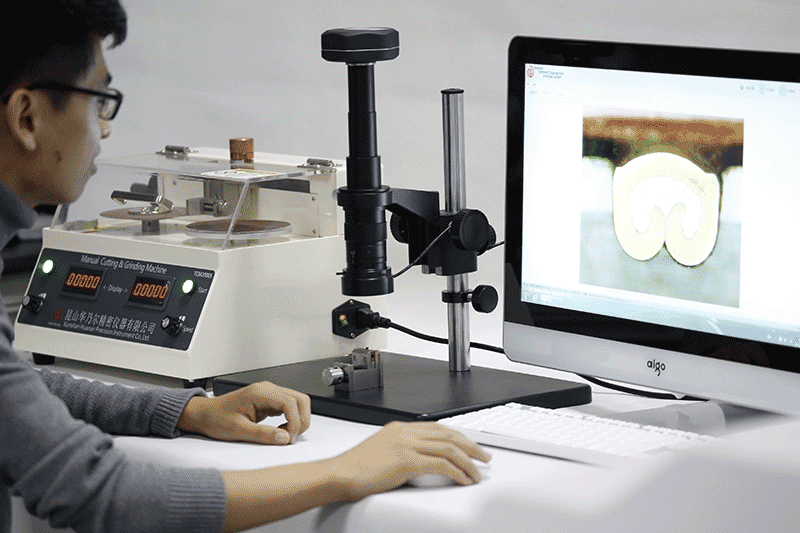

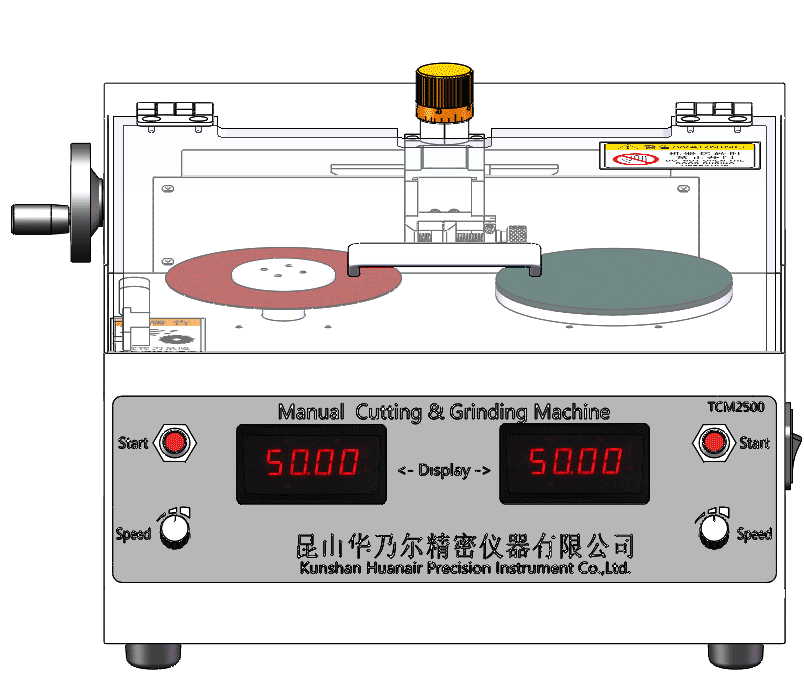

一、TCM 2500用途： 本端子截面分析儀是一體型端子切割和研磨儀：包括切割與研磨。 制作一個樣品5分鐘左右即可完成，線徑范圍AWG000-AWG46，夾持直徑12mm。 該系統適合汽車業、家電業、電子業等領域端子截面分析測試要求。
The terminal cross section of the analyzer is integrated terminal cutting and grinding instrument, automatic cutting and grinding, Cutting and grinding time is about 5 minutes, fit diameter range AWG000-AWG46; hold max 12 mm terminal diameter. The system is suitable cross-sectional areas of the terminal automotive industry, household appliances industry, electronic industry and other analytical testing requirements
二、TCM-2000S系統特點(Characteristic)
2.1無需樹脂凝固(Without resin solidification)；
以往樹脂凝固硬化裁斷;然后粗磨，拋光，費時費力，做一個樣品要花數小時?，F(xiàn)在本產品不需樹脂凝固，自動切割研磨，測試完成一個樣品5分鐘之內即可完成。
2.2端子專用夾具,適用于不同規格的端子(special Terminal fixture, suitable for different kinds of terminal blocks)；
標準夾具適用于AWG000～AWG46線（suit for AWG000～AWG46）；
2.3本設備可對切割時可進行端子上下切割位置調整（The device can be carried out while cutting the vertical cutting position adjustment terminal）；
2.4方便測量端子壓接高度、寬度毛刺尺寸、壁厚、銅絲數量、壓縮比、壓接面積等計算（Easy to?measure terminal crimp height,?width burr size, wall thickness,?the number of copper wire, the compression ratio , crimping and area calculation）；
2.5一鍵式導出報告(One-click Export excel Report)；
2.6．端子專用夾具可對應各種尺寸的端子

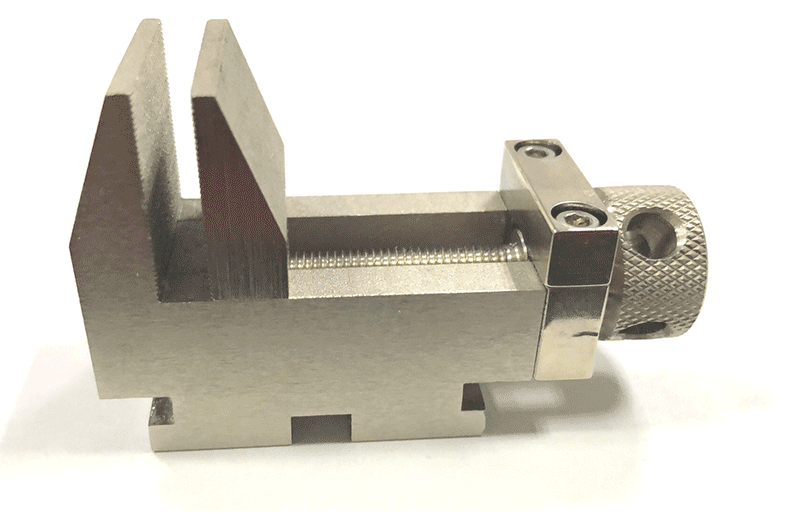

精美的不銹鋼材料夾具（別家為鋁材，易磨損），細牙夾持，精密切割的好助手，耐腐蝕；

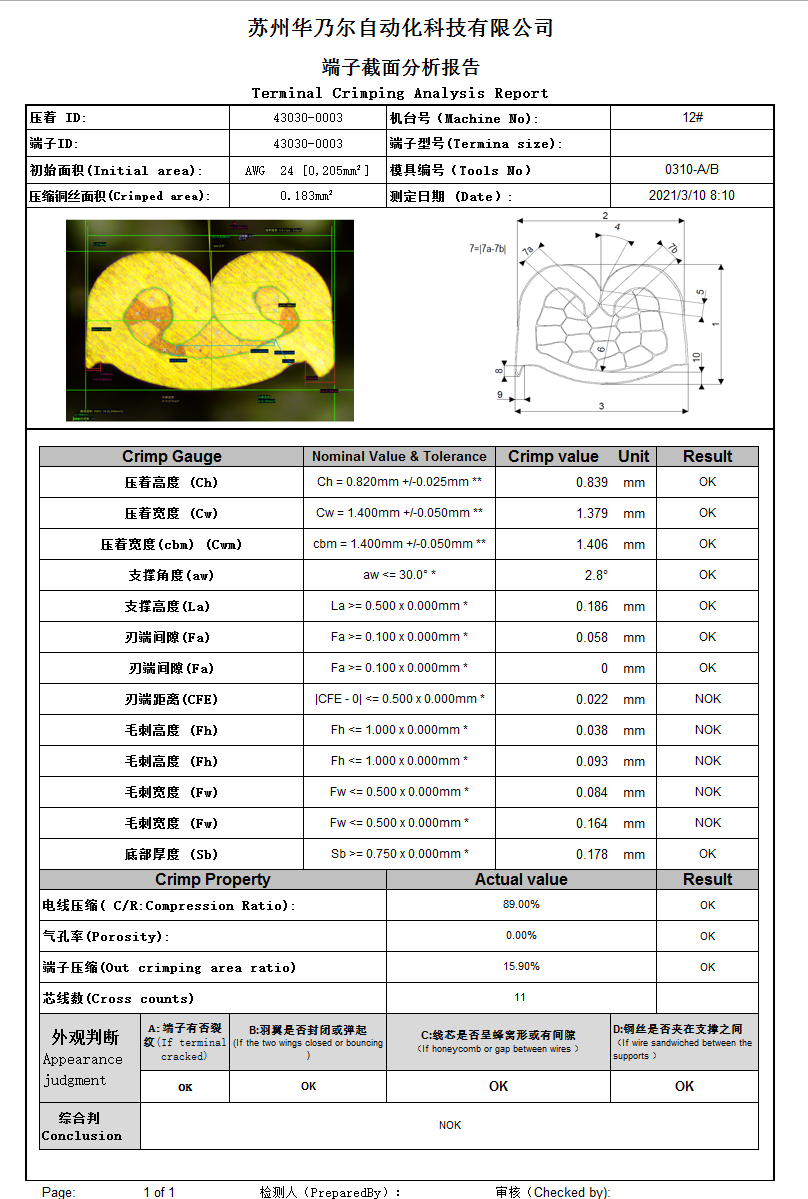

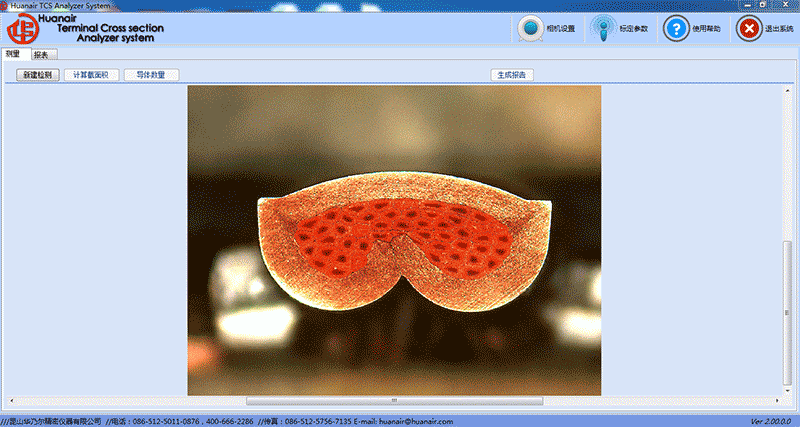

2.7．中英文專業端子分析軟件（出口亞歐美市場），支持windows操作系統；可分析壓縮比C/R，C/H，C/W，孔隙率等10幾項標準測試數據,充分滿足VW60330, Renault 36-05-019/--G, PSA 9634115099, QC T 417.1-2001等標準;也可以自定義測試標準,不為標準煩惱; 精確定位測試位置，簡潔畫面，一鍵導出端子截面測試報告（Excel格式），可以保存或打印。
三、系統結構(System Structure)
1. 端子截面分析(Terminal Analyze)：進口連續變倍光學系統(Imported continuous variable power optical system)；物鏡倍率0.7—4.5X
2. 視頻總倍率(Video total magnification)：65~419X
3. 適用線徑范圍：AWG000-AWG46，0mm2---75mm2,
4. 電源(Power supply)：AC100V~AC240V 功率（P）350W
5. 成像系統(Imaging Systems)： 德國Balser 500萬高清彩色數字CCD攝像頭
6. 切割片規格：Φ125X0.5mm
7. 研磨砂紙(Polishing sandpaper)：125mm/ 1500#,
8. 華乃爾精密一體式切割研磨設備(Model),TCM2500；
9. 專業端子截面分析軟件(Professional terminal section analysis software ),X-Scan
10. 高精度基準尺（Standard optical device）:0.1/10mm
11. 端子金相配件100ML（清洗液）
12. 照明光源(Lighting)：同軸純白LED光源及控制
22寸DELL一體機
