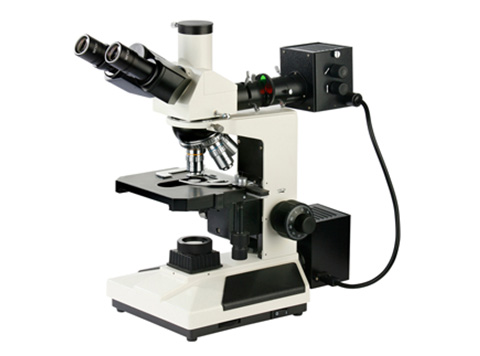

本三目透反射金相顯微鏡適宜于微小和不方便倒置的試樣，及需要尋找特定范圍目標試樣的觀察研究和分析。透反射金相顯微鏡配有落射照明器（同軸反射）和透射照明器，不僅可以鑒別和分析各種金屬、合金材料、非金屬物質的組織結構及集成電路、微顆粒、線材、纖維、表面噴涂等的一些表面狀況，透反射金相顯微鏡還可以廣泛地應用于電子、化工和儀器儀表行業觀察不透明的物質和透明的物質。如金屬、陶瓷、集成電路、電子芯片、印刷電路板、液晶板、薄膜、粉末、碳粉、線材、纖維、鍍涂層以及其它非金屬材料等。
二、系統簡介：
電腦型金相顯微鏡系統是將傳統的光學顯微鏡與計算機（數碼相機）通過光電轉換有機的結合在一起，不僅可以在目鏡上作顯微觀察，還能在計算機（數碼相機）顯示屏幕上觀察實時動態圖像，電腦型金相顯微鏡并能將所需要的圖片進行編輯、保存和打印。
三、技術參數：
1．目鏡
類型 | 放大倍數 | 焦距 | 視場（mm） |
大視野目鏡 | 10X | 25 | Φ18 |
2．物鏡
物鏡類型 | 放大倍數 | 數值孔徑 | 工作距離 |
平場消色差物鏡 | 5X | 0.12 | 18.3 |
10X | 0.25 | 8.9 | |
40X | 0.60 | 3.7 | |
60X | 0.85 | 0.26 |
3．光學放大倍數：50X 100X 400X 600X
4．系統放大倍數：1X適配鏡放大50X-2600X；可選配1/2適配鏡，放大25X-1300X
5．照明系統
落射照明：6V/20W鹵素?zé)?，亮度可調；220V（50Hz）
透射照明：6V/20W鹵素?zé)?，亮度可調；220V（50Hz）
6．載物臺：大小 185mm*142mm
移動范圍 75mm*50mm
7．調焦系統：帶限位和調節松緊裝置的同軸粗微動，
微動格值 0.002mm
8．瞳距調節范圍：53-75mm
9．濾色片組：轉盤式，黃色、藍色、綠色、磨砂玻璃
10．偏光裝置：可插入式起偏振片和三目頭內置檢偏振片
四、系統組成：
電腦型金相顯微鏡（MTH-501E）：
1、金相顯微鏡
2、適配鏡
3、130萬CCD
4、圖像分析測量軟件HUANAIR-MS，含十字刻畫片。
