簡單介紹：

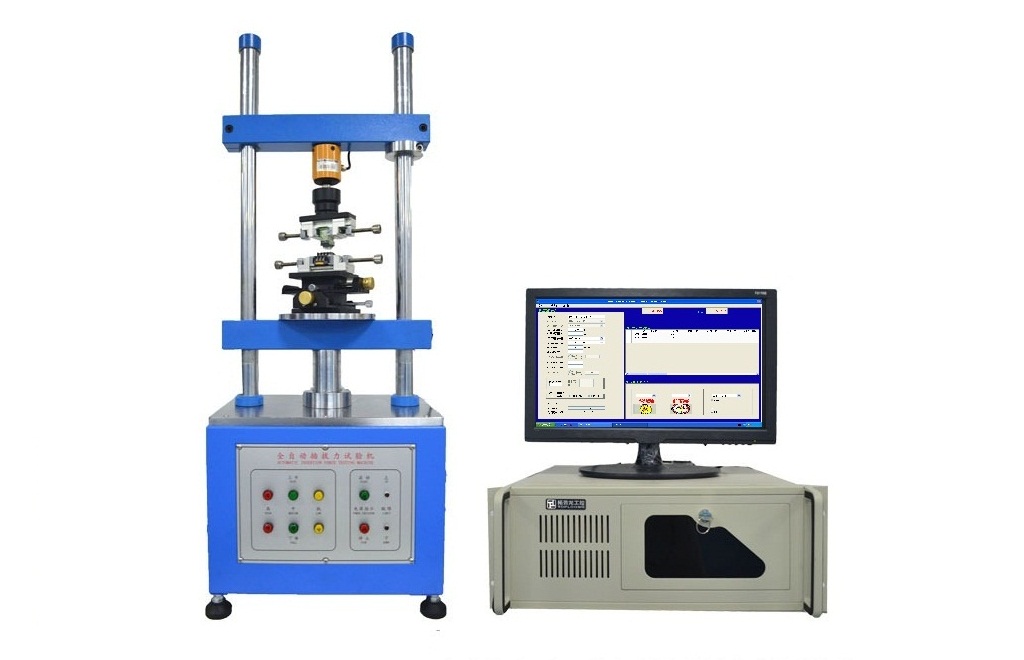

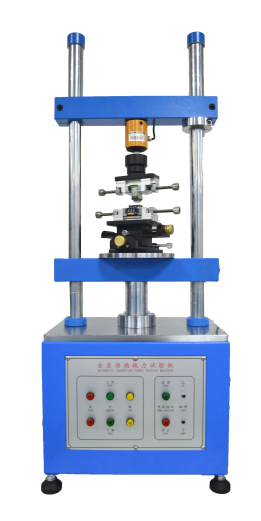

一、 HN-1220S端子插拔力試驗機用途：本機適用于各種連接器之插入力及拔出力測試，搭配自動求心裝置，將可得到完全 準確之插拔力試驗，利用 Windows 視窗中文畫面設定，操作簡單方便，且所有資料皆可儲存 ( 試驗條件、位移、曲線圖、壽命曲線圖、檢查報表等） 解決各種連接器測試的夾具問題及測試時公母連接器能自動對準，不會有吃單邊的問題。 搭配動態阻抗測試系統，可在測試插拔力同時測試動態阻抗并繪制。
特點
1、HN-1220S插拔力試驗機測試條件皆由電腦畫面設定，并可儲存。由下拉式菜單勾選設定或直接輸入數
據。（含試驗類別、測定運動方向、荷重測定范圍、行程測定范圍、行程原點位置、行程原點檢出、
測定速度、測定總次數、暫停時間每次等候位置、空壓次數等）。
2、可儲存及打印圖形（荷重-行程曲線圖-荷重衰減壽命曲線圖-檢驗報表）荷重元超負載之保護功能、可
確保荷重元不致?lián)p壞。
3、同時顯示荷重-行程曲線圖及壽命曲線圖。
4、自動荷重零點檢出，并可設定原點檢出荷重值。
5、荷重單位顯示：N、lb、gf、Kgf可自由切換。
6、HN-1220S插拔力試驗機采用高鋼性結構設計，搭配松下伺服馬達，長時間使用下能確保精度，適合一般引
張壓縮測試及插拔力壽命測試。
測試項目
1、連接器單孔插拔試驗
2、連接器插拔壽命試驗
3、連接器Normal Force測試
4、連接器整排插拔試驗
5、連接器單Pin與塑膠保持力試驗
6、可同時與接觸阻抗機連線(選購)
7、各種壓縮、拉伸破壞強度試驗。
技術參數
1、測定荷重：50Kg
2、分解能力：1g
3、測定高度：150mm
4、微調距離：0.01mm
5、測定速度范圍：0-300mm/min
6、X軸移動范圍：0-75mm
7、Y軸移動范圍：0-75mm
8、傳動機構：滾珠絲桿
9、驅動馬達：日本松下伺服馬達
10、外觀尺寸：420×280×960mm
11、重量：67Kg
12、電源：220V/50Hz
測試報表輸出
荷重-行程曲線圖、壽命曲線圖、測試報表，皆為A4標準紙張規格，且由電腦打印機直接打印。
插拔荷重-行程曲線圖：可直接顯示并儲存每次測試之位移與力量值變化。
標準配置
1、1220S設備一臺
2、多功能夾具及夾嘴一套
3、整排插拔用自動求心裝置一套
4、大型XY移動臺一套
5、Normal Force專用治具一套
6、電腦一體機一臺
7、HN-1220S插拔力試驗機說明書一本
8、保修證一張
主要部件：
傳動機構 ：日本THK滾珠螺桿
馬 達 : 日本松下伺服馬達
荷 重 元 : 美國傳力高精密傳感器
移動平臺 ：精密X-Y平臺
接近開關 ：臺灣FOTEK NPN型
按 鈕 ：日本和泉 IDEC
夾 具 ：自動求心裝置 單 PIN保持力夾具
電 腦 ：電腦一體機
